如何在proteus中放置电解电容?proteus电解电容
作者:单片机仿真   类别:教程    日期:2021-10-26 08:21:07    阅读:874 次   消耗积分:0 分


我们在做课题设计或者单片机仿真的时候难免会用到电解电容,本文就介绍如何在proteus中放置它。

首先我们打开proteus仿真软件,如图:


我们点击左侧的运放图标和快捷键“P”,如图:

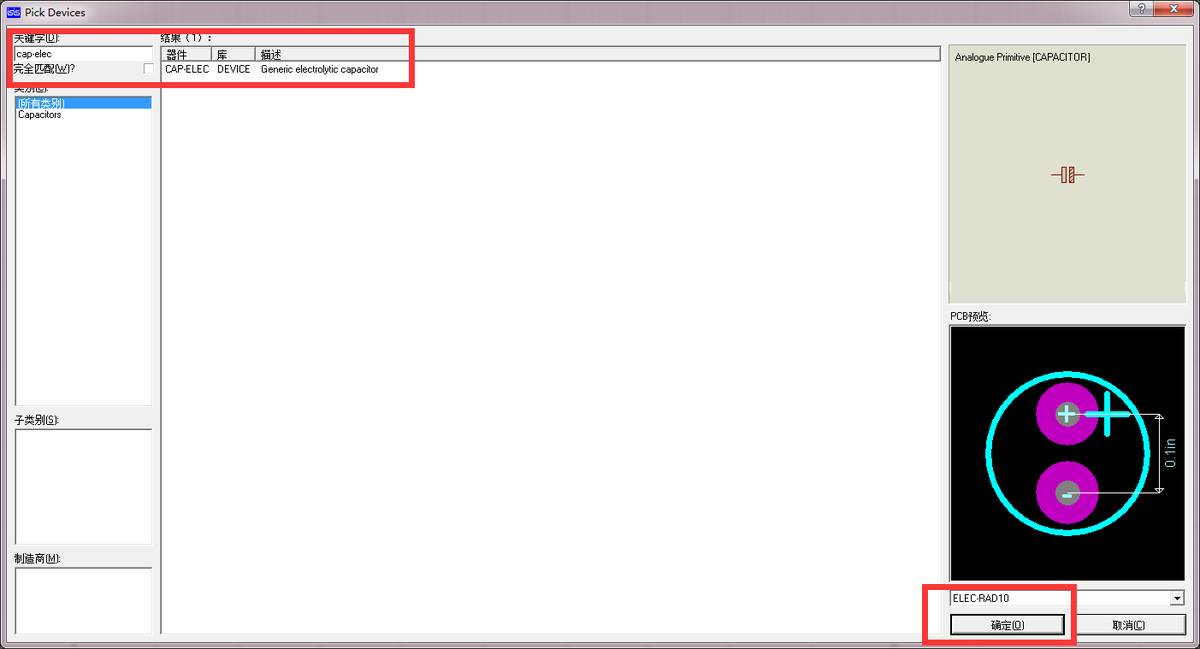

紧接着我们在弹出的对话框中输入cap-elec,如图:


我们选择第一个然后点击确定。

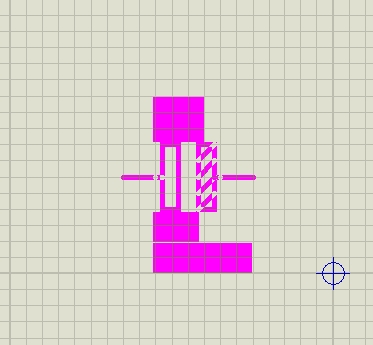

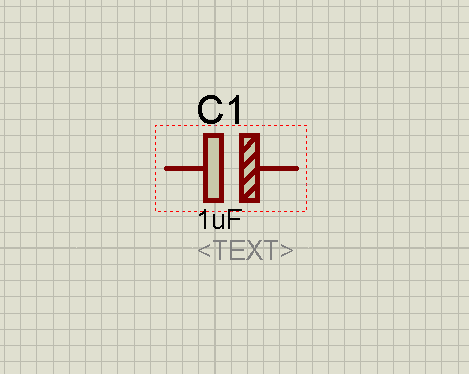

最后我们在图纸合适的位置先点击一次鼠标左键,然后出现一个虚影,我们再次点击鼠标左键就可以把它放置到图中了,如图:


其中有阴影的一端是电容的负极。

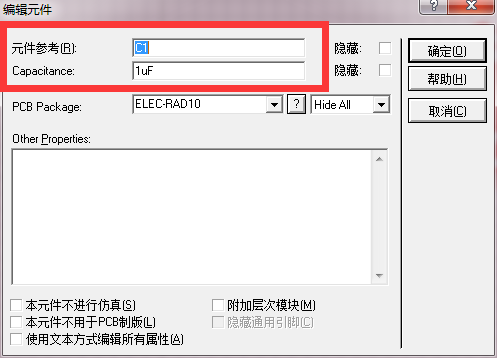

我们也可以双击这个器件,在弹出的对话框中可以修改它的相关参数,如图:
