DS1302时钟芯片寄存器
作者:单片机仿真   类别:随笔    日期:2021-12-29 11:50:22    阅读:700 次   消耗积分:0 分

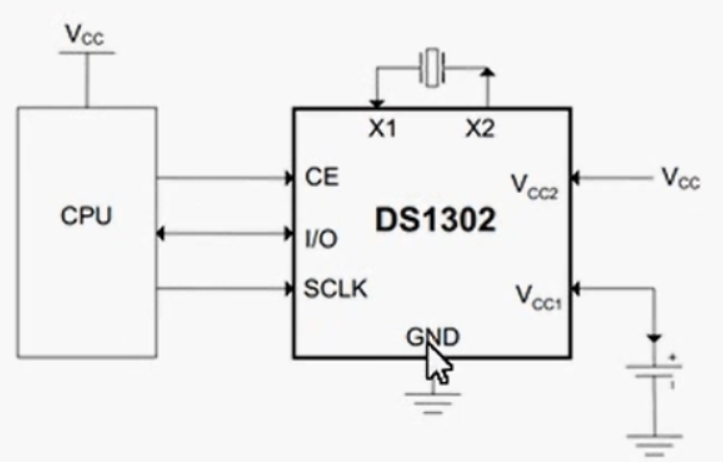

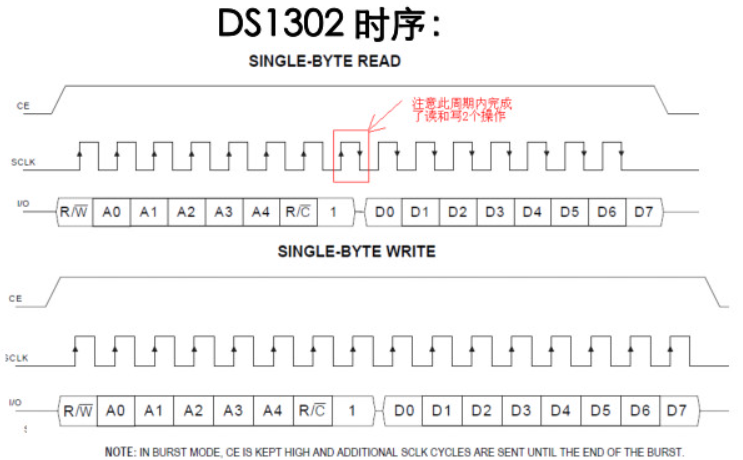

    我们有时候使用DSD1302获取时钟的时候难免会控制时间和日期,但是找起来比较麻烦,本文就做一个笔记共后面参考。时序就是IIC的操作时序,我们只需要单片机引脚模拟读写就可以了。接线图如图


这里注意如果I/O没有加上拉电阻在读的时候最后多加一个IO脉冲信号,先低再高就可以了。
