T148基于51单片机8路抢答器Proteus设计、送设计报告,流程图,keil程序、c语言、源码
作者:单片机仿真   类别:51单片机仿真    日期:2022-03-18 05:59:22    阅读:2814 次   消耗积分:0 分

一、资源下载请点击这里:

        点我下载资料

二、仿真实现功能如下:

使用51单片机设计一个8路抢答器:

1、初始状态:上电时,号显示“00”,倒计时显示“00”,红灯和绿灯熄灭。

2、当主持人按下“开始/清除”键时(选手才能抢答),蜂鸣器响一下,号显示“00”,倒计时数码管显示“05”,

3、这时开始准备倒计时5秒,当准备倒计时显示回到“00”时,然后显示倒计时30秒开始抢答。

4、如果倒计时未回到“00”就抢答,这时红灯闪亮,倒计时数码管显示“--",这时禁止任何操作。

5、这时只有主持人按下“开始/清除”键,才能恢复初始状态。

6、5秒结束后,等待抢答,绿灯亮起,倒计时显示“30”后,即开始倒计时,而倒计时最后5S,蜂鸣器会发出滴滴鸣叫声,

7、如果30秒内没人抢答,则此次抢答失败,重新回到初始状态。

8、如果30秒内有人成功抢答,则显示选手的编号并亮起对应的灯,蜂鸣器响一下,倒计时显示“00”,绿灯熄灭。

9、主持人按下“开始/清除”键后,系统回到初始状态且蜂鸣器响一下,然后重新按一下“开始/清除”键进入下一轮抢答。

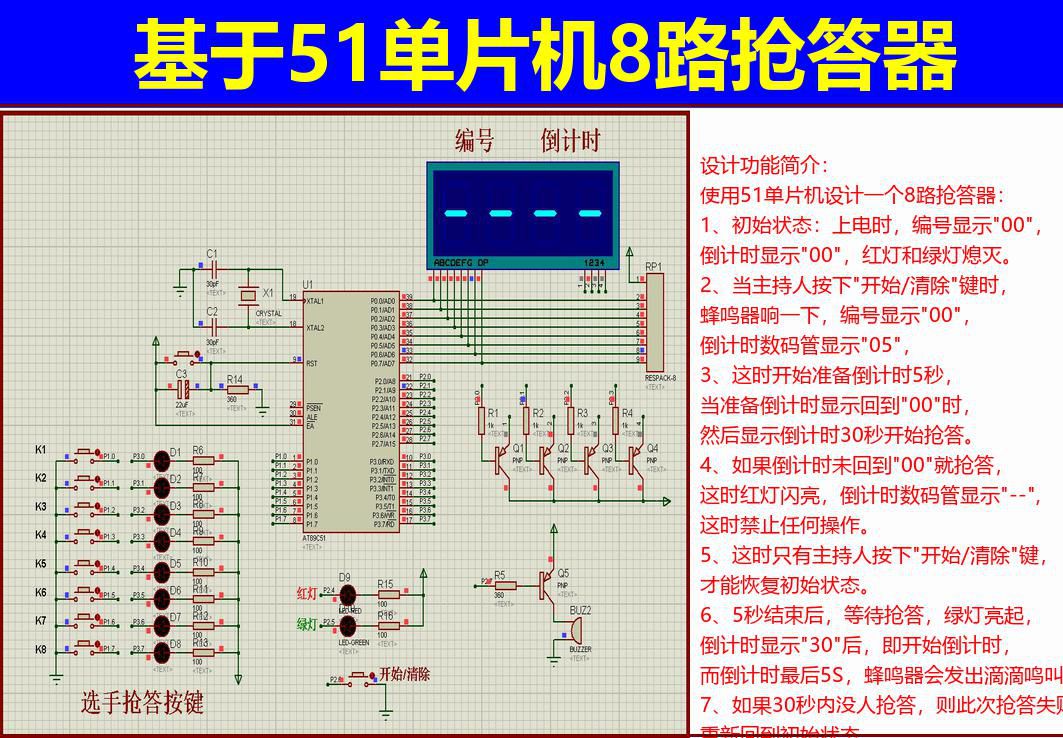

三、仿真图如下:

详细仿真视频和介绍点这里
