T159基于51单片机自动门Proteus设计、keil程序、c语言、源码,流程图、设计报告
作者:单片机仿真   类别:51单片机仿真    日期:2022-04-29 10:25:45    阅读:2817 次   消耗积分:0 分

一、资源下载请点击这里:

        点我下载资料

二、仿真实现功能如下:

使用51单片机设计一个自动门控制器:

1、具有自动开门和手动开门两种模式的功能。

2、采用两个红外人体感应传感器,一个是安装在门内,一个安装在门外,自动模式下:任意一个感应到人都会自动打开门,开门后当没有感应人系统会自动延时3秒自动关门,如果在关门的时候感应人到,门就会自动打开,防止误伤到人。

3、手动模式:按手动开门键可以手动打开门,按手动关门键可以手动关门。

4、四个LED指示灯功能:从左到右,左绿灯亮自动模式,左红灯亮手动模式,右红灯亮是关门,右绿灯亮是开门。

5、两个传感器都有指示灯,当感应到人时对应的黄色指示灯就会亮,这样我们很清楚的看到传感器的工作状态。

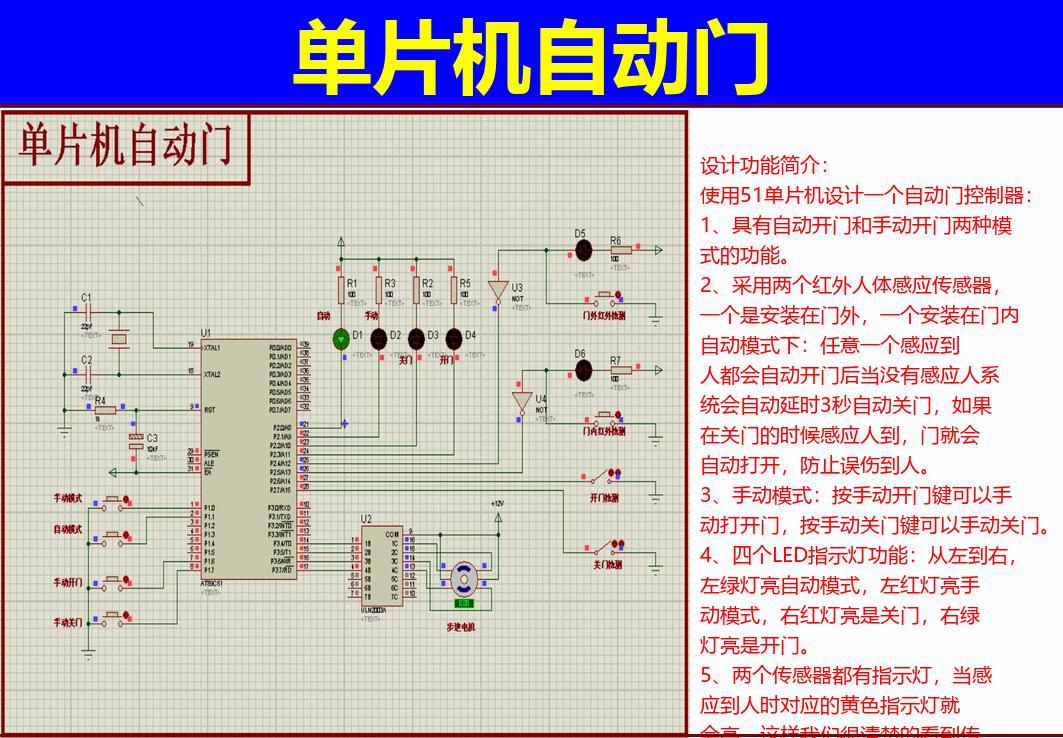

三、仿真图如下:

详细仿真视频和介绍点这里
