如何替换proteus8.0及以上版本的MODELS库文件?
作者:单片机仿真   类别:常见问题    日期:2022-05-12 09:24:46    阅读:1564 次   消耗积分:0 分

由于proteus糟糕的兼容问题,有时候高版本的库文件存在问题,这个时候我们就要使用低版本的库文件进行替换,本文就介绍如何替换。

首先我们可以随便打开一个proteus工程,然后找到找到库->库管理,如图


打开之后选择Librarie Information,如图

image.png或者是这样


我们打开红框中的文件路径,如图


这个库在PrograrmData文件夹下,如果没有这个文件夹有可能是隐藏了,我们可以限打开显示。如果有的话就跳过这几个步骤即可。

首先打开查看


找到选项,如图


然后点击“查看”,选择“显示隐藏的文件”,注意这里之前是不显示,我们要选择显示隐藏,如图,最后点应用


这样我们就找到了ProgramData文件夹,当然别的文件夹也是一样的,如果没有隐藏就直接能找到了。

我们根据前面的路径一路向下找,找到下面的文件夹,如图


注意黄框的是库文件,红色框是dll文件,我们打开dll文件所在的MODELS文件夹,如上图我们要替换的就是这个文件夹里的内容。

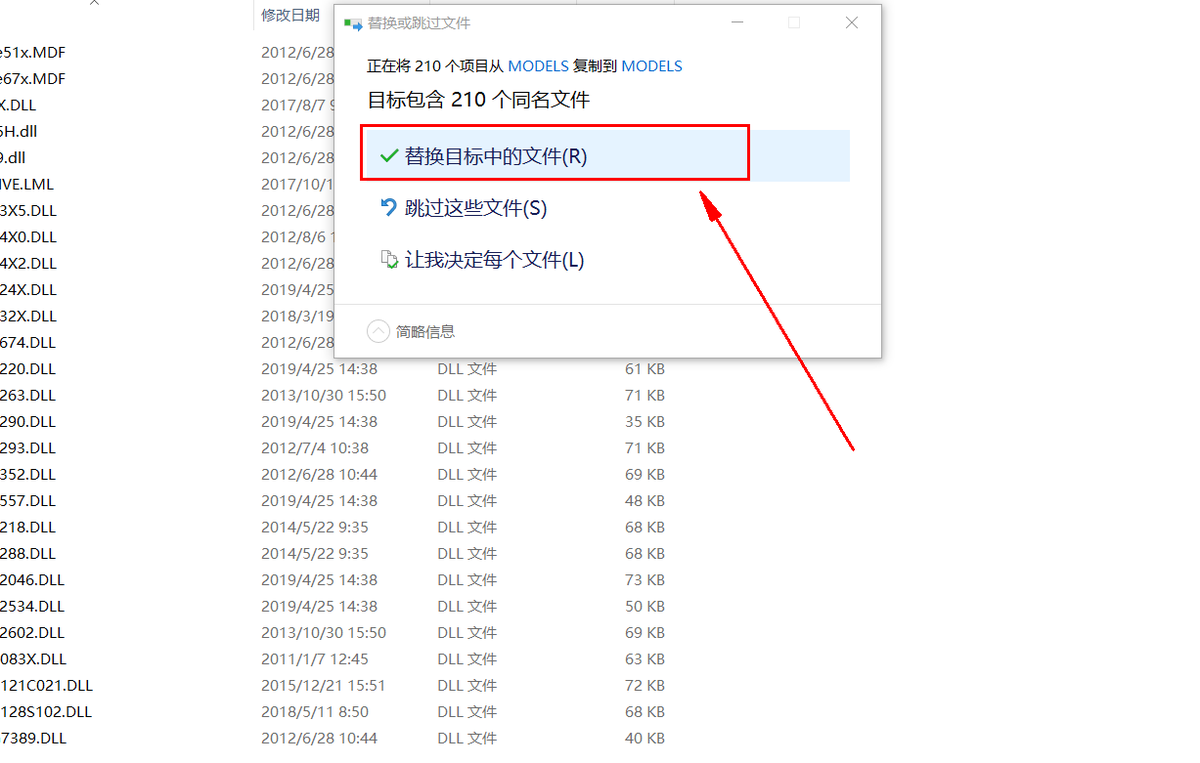

我们下载老版本的models文件夹,下载连接见文章末尾。然后把里面所有的文件复制到proteus8上面的这个文件夹,此时会提文件同名,我们选择“替换目标中的文件”即可


最后我们就可以正常仿真了。

下载地址一:

链接:https://pan.baidu.com/s/1oEgtwYGQwVlbo9h84lFApA?pwd=7orm

提取码:7orm

下载地址二:

外链:https://wwb.lanzout.com/b02d8klxi 密码:2zgd
