不知道为什么我对于三极管种类的区分总是忘记，俗话说好记性不如烂笔头，那么我还会记下来方便我以后查阅。

    三极管从种类上分一般分为NPN和PNP，但是我总是搞混，那么下面我逐一记录。

    常见的三极管为9012、s8550、9013、s8050.单片机应用电路中三极管主要的作用就是开关作用。

    其中9012与8550为PNP型三极管，可以通用。

   9013与8050为NPN型三极管，可以通用。

我们这里只做区分，具体工作原理不做介绍，只说三极管的开关作用。

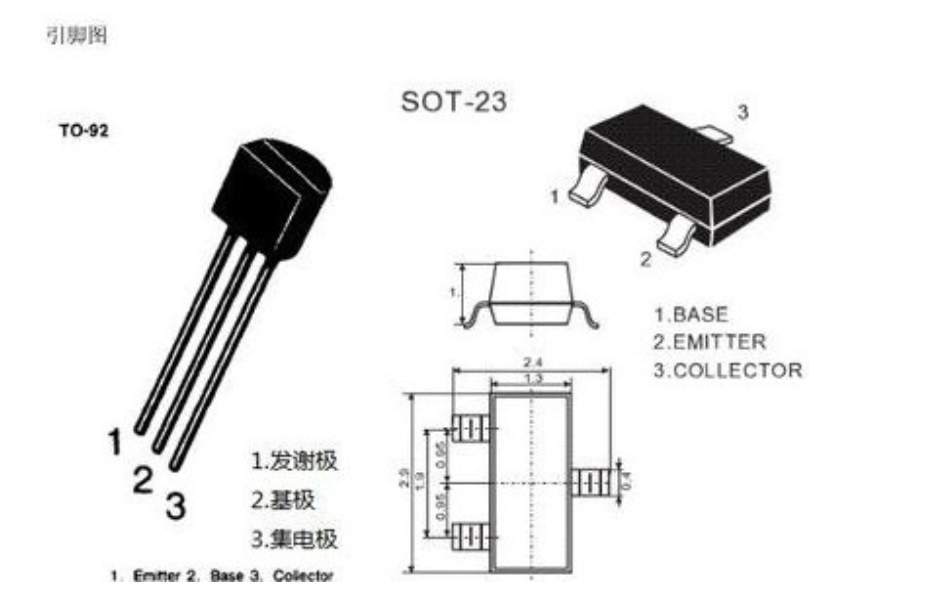

首先放一个三极管的封装图，便于绘制电路板时候查阅。

一、PNP三极管

    如图为PNP三极管，它有一个特点，就是发射极是朝向内部的，当基极与发射极的电位差超过0.7以上就会导通。

二、NPN三极管

    如图为NPN三极管，它有一个特点，就是发射极是朝向外的，当基极与发射极的电位差超过0.7以上就会导通。
