一、设计实现功能如下：

功能介绍：

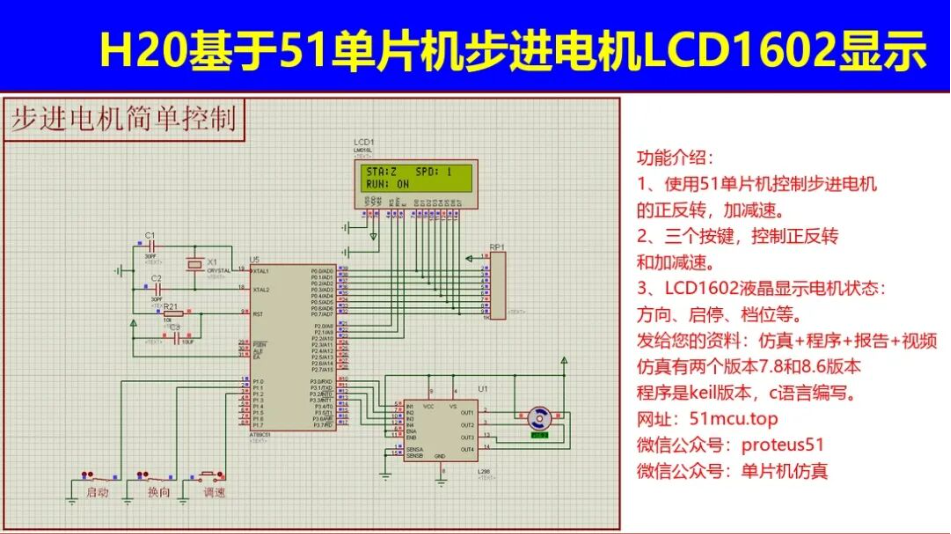

使用51单片机设计一个步进电机简单控制系统，用LCD1602显示运行状态，要求如下：

1、LCD1602第一行显示转向（Z正转/F反转）和速度档位（SPD: 1~4），第二行显示运行状态（RUN: ON/OFF）；

2、KEY1按下启动电机，松开停止，运行状态实时上屏；

3、KEY2切换正转/反转，转向实时上屏；

4、KEY3循环切换四档速度，档位值实时上屏；

5、步进电机按四相八拍时序换相，经L298驱动后输出到电机；

6、换相由定时器T1中断驱动，转速通过查表修改中断计数阈值实现，档位越高转速越快。

 特别注意：八拍时序正反转共用同一张时序码表，正转下标递增到8要回0，反转下标递减到0xFF要手动回绕到7，这个回绕判断漏了，电机反转几步就卡死。
